實務篇(系統架構,硬体,記憶体控制,系統配置,時脈,watchdog,開機,進入C,I/O,exception for c

我會以我自己的板子(Samsung S344b0)，來針對內容做說明

A.記憶体控制



1.記憶体控制器暫存器



其中STn:代表其區塊n是否使用UB/LB(upper byte/Low byte)接腳，而UB/LB是在SRAM才會用到的。

nBE= nWBE and nOE。ST=0 ,pin[14:11]=nWBE; ST=1 ,pin[14:11]=nBE

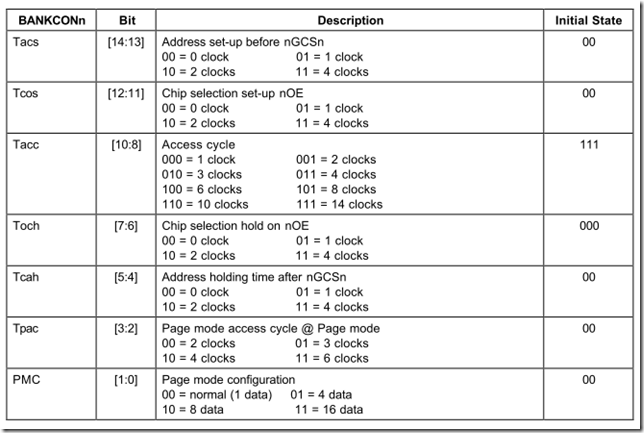

SROM 記憶体控制器暫存器

主要是設定區塊0-5的時序，以其page mode及no page mode下去設定

其中Tpac and PMC為分頁mode。

SDRAM(port 6,7)

==================================

SMRDATA DATA
;*****************************************************************
; Memory configuration has to be optimized for best performance *
; The following parameter is not optimized. *
;*****************************************************************

;*** memory access cycle parameter strategy ***
; 1) Even FP-DRAM, EDO setting has more late fetch point by half-clock
; 2) The memory settings,here, are made the safe parameters even at 66Mhz.
; 3) FP-DRAM Parameters:tRCD=3 for tRAC, tcas=2 for pad delay, tcp=2 for bus load.
; 4) DRAM refresh rate is for 40Mhz.

在我的板子上，系統記憶体分配為

;bank0 16bit BOOT ROM SST39VF160/SST39VF320
;bank1 8bit Nand Flash K9F2808U0A/K9F5608U0A
;bank2 16bit USB1.1 PDIUSBD12
;bank3 RTL8019
;bank4 No Uesed
;bank5 No Uesed
;bank6 16bit SDRAM
;bank7 16bit SDRAM



//書出其bit mapping,
//設定BWSCON，條件編輯,1:16; 0 :8

[ BUSWIDTH=16
; DCD 0x11111111 ;Bank0=OM[1:0], Bank0~Bank7=16bit
DCD 0x11111001 ;Bank0=OM[1:0] 16bit BootRomSST39VF160/SST39VF320) :0x0
; |||||||- Bank1=8bit Nand Flash
; |||||--- Bank2=8bit PDIUSBD12
; ||||---- Bank3=16bit RTL8019
; |||----- Bank4~5=16bit No Uesd
; -------- Bank6~7=16bit SDRAM
| ;BUSWIDTH=32
DCD 0x22222220 ;Bank0=OM[1:0], Bank1~Bank7=32bit
]

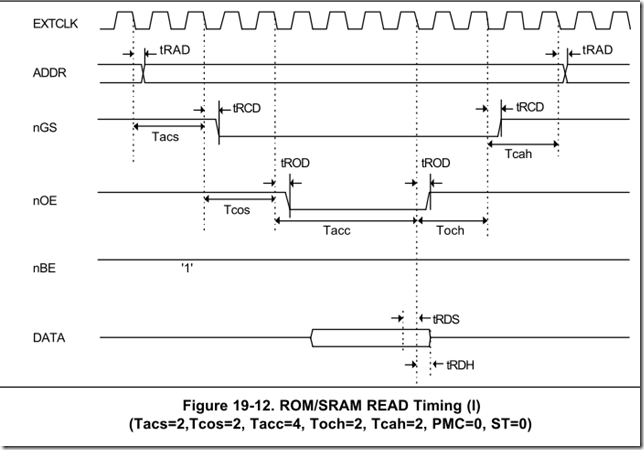

目標晶片讀取時序和我們的flash

設我們的ARM為66MHz(15ns)MCLK,後出晶片時序和Flash中定義比父

Flash參數名稱       S3C44B0參數名稱         S3c44B0速度  BankCon0對塵值

----------------------------------------------------------------------------------------------------------------

Tacc-Tce                Tacs

20-120                                                             0/15               0

----------------------------------------------------------------------------------------------------------------

none                    Tcos                                    none                0

----------------------------------------------------------------------------------------------------------------

Trc-Tacc+toe         Tacc

120-70+50                                                    100/15=7          101?

----------------------------------------------------------------------------------------------------------------

……………

----------------------------------------------------------------------------------------------------------------

B0_Tacs        EQU    0x0    ;0clk
B0_Tcos        EQU    0x0    ;0clk
B0_Tacc        EQU    0x6    ;10clk
B0_Tcoh        EQU    0x0    ;0clk
B0_Tah        EQU    0x0    ;0clk
B0_Tacp        EQU    0x0    ;0clk
B0_PMC        EQU    0x0    ;normal(1data)



//設定BANKCON0-7

//Bank 0

DCD ((B0_Tacs<<13)+(B0_Tcos<<11)+(B0_Tacc<<8) +(B0_Tcoh<<6)+(B0_Tah<<4)+(B0_Tacp<<2)+(B0_PMC)) ;GCS0
//Bank 1

DCD ((B1_Tacs<<13)+(B1_Tcos<<11)+(B1_Tacc<<8)+(B1_Tcoh<<6)+(B1_Tah<<4)+(B1_Tacp<<2)+(B1_PMC)) ;GCS1
//Bank 2

DCD ((B2_Tacs<<13)+(B2_Tcos<<11)+(B2_Tacc<<8)+(B2_Tcoh<<6)+(B2_Tah<<4)+(B2_Tacp<<2)+(B2_PMC)) ;GCS2
//Bank 3

DCD ((B3_Tacs<<13)+(B3_Tcos<<11)+(B3_Tacc<<8)+(B3_Tcoh<<6)+(B3_Tah<<4)+(B3_Tacp<<2)+(B3_PMC)) ;GCS3
//Bank 4

DCD ((B4_Tacs<<13)+(B4_Tcos<<11)+(B4_Tacc<<8)+(B4_Tcoh<<6)+(B4_Tah<<4)+(B4_Tacp<<2)+(B4_PMC)) ;GCS4
//Bank 5

DCD ((B5_Tacs<<13)+(B5_Tcos<<11)+(B5_Tacc<<8)+(B5_Tcoh<<6)+(B5_Tah<<4)+(B5_Tacp<<2)+(B5_PMC)) ;GCS5

設定RAS到CAS及其它

//SDRAM,or DRAM

[ BDRAMTYPE="DRAM"
DCD ((B6_MT<<15)+(B6_Trcd<<4)+(B6_Tcas<<3)+(B6_Tcp<<2)+(B6_CAN)) ;GCS6 check the MT value in parameter.a
DCD ((B7_MT<<15)+(B7_Trcd<<4)+(B7_Tcas<<3)+(B7_Tcp<<2)+(B7_CAN)) ;GCS7
| ;"SDRAM"
DCD ((B6_MT<<15)+(B6_Trcd<<2)+(B6_SCAN)) ;GCS6
DCD ((B7_MT<<15)+(B7_Trcd<<2)+(B7_SCAN)) ;GCS7
]

-------------------------------------------------------------------------------------------------------

;Bank 7 parameter
    [ BDRAMTYPE="DRAM"    ;MT=01(FP DRAM) or 10(EDO DRAM)
B7_MT        EQU    0x2    ;EDO DRAM
B7_Trcd        EQU    0x1    ;2clk
B7_Tcas        EQU    0x1    ;2clk
B7_Tcp        EQU    0x1    ;2clk
B7_CAN        EQU    0x2    ;10bit
    | ;"SDRAM"        ;MT=11(SDRAM)
B7_MT        EQU    0x3    ;SDRAM
B7_Trcd        EQU    0x0    ;2clk
B7_SCAN        EQU    0x0    ;8bit
    ]

----------------------------------------------------------------------------------------------------

;REFRESH parameter
REFEN        EQU    0x1    ;Refresh enable
TREFMD        EQU    0x0    ;CBR(CAS before RAS)/Auto refresh
Trp        EQU    0x2    ;2clk    0x1    ;3clk --zq
Trc        EQU    0x1    ;5clk
Tchr        EQU    0x2    ;3clk
REFCNT        EQU    1425     ;1019    ;period=15.6us, MCLK=40Mhz
;************************************************
    END

//Refresh

DCD ((REFEN<<23)+(TREFMD<<22)+(Trp<<20)+(Trc<<18)+(Tchr<<16)+REFCNT) ;REFRESH RFEN=1, TREFMD=0, trp=3clk, trc=5clk,

//auto reflash

tchr=3clk,count=1019
DCD 0x07 ;SCLK power down mode, BANKSIZE 32M/32M
DCD 0x20 ;MRSR6 CL=2clk
DCD 0x20 ;MRSR7

****************************************************

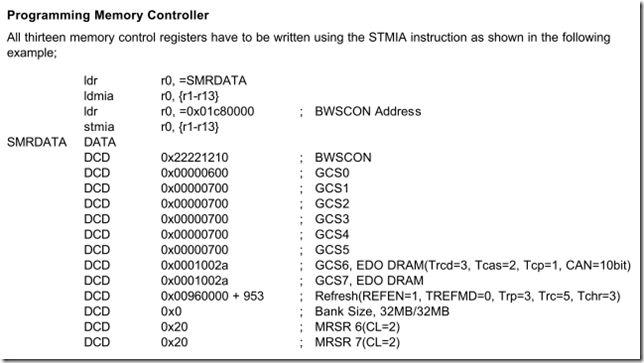

;設定記憶體控制暫存器 *
;****************************************************
adr r0, ResetHandler
ldr r1, =ResetHandler
sub r0, r1, r0
ldr r1, =SMRDATA
sub r0, r1, r0
ldmia r0, {r1-r13}
ldr r0, =0x01c80000 ;BWSCON Address
stmia r0, {r1-r13}
