晶片時脈及電源管理

目標晶片可以產生時脈(clock)，提供給CPU及周邊電路所用，稱為時脈產生器(clock generator)，可以由軟体來擯制，來達成節電源使用量，基於上述的原理，目標晶片有多種電源管理模式來保持最佳的電源使用。



其晶片的電源管理模式有：

1. normal mode :提供cpu及其它周邊所需之時脈，當電路運作時其功率最高，但也可藉由特殊register將不使用的週邊停止(如timer and DMA)
2. slow mode：又稱非相位鎖相迴模式(non-pll mode)，此模式下其cpu時脈由外部提供,其消耗電力由外部決定.
3. idle mode：可停止cpu的時脈,但對其它週邊還是有供應。並且周邊發出的中斷,均可中止此一模式.
4. stop mode：會停止相位鎖相迴路(PLL)來停止cpu及所有周邊電路時脈，此時只會有最小電流(10uA)。可由"外部中斷"來終止此模式.
5. Sl idle mode：也是停止cpu,及除了LCD外的所有周邊，它會小於idle mode.

clock conter logic 是會在系統重置或慢速後，產生一穩定頻率.

OM[3:2]用來定義外部的主顏(xTal0,extal0)來源

開機程序可於系統重置後，將PLLCON，來設定適合的速度再吞動，在PLLCON未被正確設定前，外部的主顏(extal0)會直接接到Fout(MCLK)，即使使用default也"要手動寫入"

PLL的Fin，可以由OSC或ExTCLK。而ExTCLK也可用為timer 5

其輸出有CLKout及Fout(MCLK)。MCLK用於往後各個不同裝置所使用的基本頻率，另一個CLKout則是用於外部電路("以達CPU同步，SDRAM)

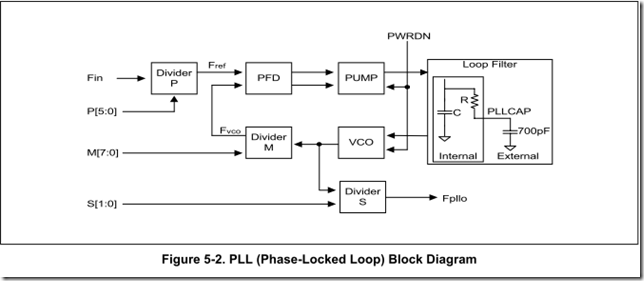

PLL(相位鎖相迴路，PLL(phase-Locked-loop)

功用：參考外部的頻率，及相位而產生輸出頻率的時脈產生器。

VCO產生與輸入DC電源相同比例的輸出頻率。

除法器P可將輸入frequence(FIN)除p，成為phase frequency detector，PFD)

除法器M可將VCO的輸出除m，成為相位頻率檢測器的輸入.

除法S可將VCO的輸出頻率除以S,成為PLL的輸出Fpllo.

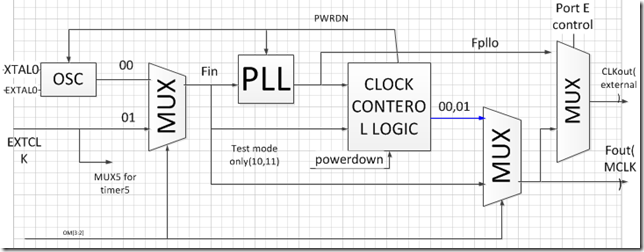

Clock Control Logic(时脈控制)

可由PLL的輸出或是外部振盪器，當PLL的輸出被重新設定時其clock generator logic會先停止Fout，直到PLLout隱定才會輸出Fout。此clock generator logic會在系統reset, power-down mode時啓動.



相位鎖相迴路的鎖定時間

(lock time)，其PLLout的穩定時間，此時間至少需大屬208uS。而其Pllout的穩定時間，在reset,slow mode,stop mode.

鎖定時間與暫存器關於 (LOCKTIME) t_lock(PLL lock time)=(1/Fin) xn ; n=LTIMECNT(LOCKTIME register)



電源重置

power -on reset時其PLL動作

1. Oscillator開始動作
2. Oscillator穩定後，nReset會成高電位
3. PLL用default動作.
4. 此時PLLout並不隱定，所以Fin會取代Fpllo到Fout
5. 在使用者未將新值寫入PLLCONtbln ，Fout的輸出直接與Fin連接，即使是使用預設也需要手動寫入一次
6. 當PLLCON暫存器寫入後，需經"鎖定時間"才把Fpllo輸出。

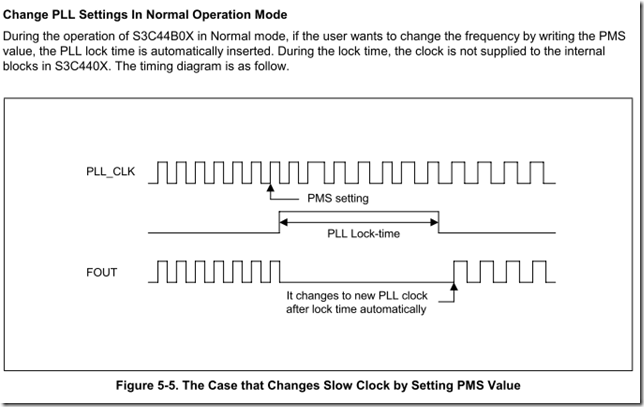

一般模式下改變PLL



電源管理

其電源管理和PLL及clock generator logic、周邊電路的控制、及Wake-up 有關。

其晶片中有五種mode，而其之間的切換並不是可相互換。有一定的切換方式。

1. normal mode：週邊電路、及基本(CPU，bus controller，memory controller,interrupt controller and power manage controller)。但可由軟体來設定電源暫存器來達到停正某一周邊電路.
2. idle mode：只有cpu 會停止,其它還是正常。若要脫離則由外部中斷(EINT[7:0]、即時時鐘時脈警告中斷、其它中斷.
3. stop mode：所有時脈都會停止,此時功率最低。當外部中斷(EINT[7:0]、即時時鐘時脈警告中斷、其它中斷 ，後會進入THAW mode，再跳到Normal mode. 而其Stop mode則需由Slow mode才能進入。
4. 若由其它mode,到Stop 需經

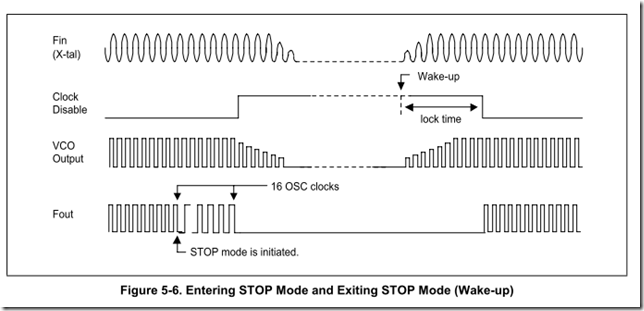

   1. 進入停止mode step
      1. clock controll logic會用Fin 取代 Fpllo，仍會有持續16次的Fin clock.
      2. 當Fin 持續16次後，Fout會停止輸出，然後進入停止mode.
      3. 所以進入stop mode所需時間為, 外部時脈的 X16
   2. Exit stop mode
      1. 產生外部中斷(EINT[7:0]、即時時鐘時脈警告中斷、其它中斷
      2. 挀盪器及PLL 開始，需鎖定時間延遲來保證Fout隱定。
      3. 在鎖定時間的延遲內Fout不會有輸出，當Fout隱定(經鎖定時間)才輸出Fout，脫離stop mode.

進入停止模式前使用者需

1. DRAM/SDRAM必須進入Self-refresh
2. LCD必須停止運作
3. port需正確設定
4. 先進slow mode，前其PLL仍工作正常。進入slow mode时才會 stop PLL.
5. 進入slow mode前需要有一段延遲時間,在進入slow mode後的前3 clock前不可wake up，不然會無法離開slow mode。故需先 中斷停止一段時間。
6. 當晶片進入停止mode後，MCLK應會高於Fin的2.5倍。當從停止模式下被喚醒至normal mode，主顏可由改變PLLCON改變。
7. 若以 晶片由外部中斷EINT進入stop mode，則外部中斷是無法再由EINT　來喚醒。

慢速空轉模式

slow mode(SL_IDLE,S_LCD mode),系統中只有LCD work.其它 un work.



進入空轉模式step

1. 在進入idle mode前,需先進入slow mode,且PLL必須先 disable.
2. DRAM/SDRAM set self-refresh
3. 0x46(enable LCD, idle mode、slow mode)寫入CLKCON 來進入slow mode



Exit idle mode

1. 外訲中斷,即時時鐘時脈警告中斷
2. 中斷產生後，CPU會進入slow mode
3. 等待鎖定時間 end
4. 鎖定時間 end結束後，清除SL_IDLE bit



慢冲模式

Slow mode、non-PLL mode，由使用低頻及停止PLL。Fout=Fin/CLKSLOW(SLOW_VAL)得。

脫離時(進入normal mode)，則需一段定時間(400us)使其隱定。而在PLL on後，由CLKSLOW中的SLOW mode bit改變操作模式時脈。



在鎖定時間後，利用CLKSLOW中的SLOW mode bit脫離slow mode 進入norde，其頻率會在其slow mode解除時輸出.



在slow mode時同時改變CLKSLOW中的slow mode bit(Disable)及PLL(off)，頻率會在鎖定時間後改變。



Wake-up and THAW

由Stop mode時,當由外部中斷或即時..中斷 wake-up 會先到THAWl ，此時CLKCON會被忽略，因為它是在stop mode時設定.

idle mode and stop mode:

1.設定PCONG,設EINT為input

2.EINTn為可中斷



電源管理時：

• entry idle mode
  • CLKCON 's bit 2 set 1, delay some time
• PLL　on/off
  • 只有在slow mode turen off,其它則不可
  • 由slow mode到其它mode,則需把PLL on,等PLL穩定後,再clear SLOW_BIT
• PUPS register and stop or idle mode
  • I/O 接pull-high
  • data bus pull-high
  • PUPS and PUPD set data bus 31-16,
  • PUPS reg set data bus 15-0
  • PUPC,PUPD’PUPS
• outport stat and stop or idle
  • output port 在high level ,省電
• ADC,
  • set ADCCON



相關

PLLCON

CLKCON

CLKSLOW

LOCKTIME
