原由：

不知為什麼，總是有人來問我這個問題。

Q：怎樣將一個global varible(RW/RO)指定到其一特定位置上?



所以，雖然我目前沒有用到這個功能。

這一項好像大多用到有外部記憶体裝置(SDRAM)的系統上，而SOC本身並沒有RAM/或不夠時

才需要這項功能。

但也有人是將特定資訊(版本控制、加密)等....，而使用的。總之，我也試著實作了。



1.what is linker (scatter)

請參照:

https://sourceware.org/binutils/docs-2.18/ld/Scripts.html#Scripts



2.為什麼要用這個

我們編輯出的程式在ROM/Flash長怎樣(先不管格式);

而在執行又長怎樣?

C語言中的記憶体佈局



3.how to do this on keil C

  在keil C中Project中的Options for …Linker Tab可以找到(Scatter.ld)

p.s: 你也必須注意到，下面的Misc control 及Liker control string(不可改寫, 但你可以由Misc control中去改)

      在某些project不知為何scatter file不能改。

4.

在這個linker scatter中內容(注意的是它的格式,函空格/Tab 對齊等)



A.目前的(標準的,大致都長的像這樣)

; *************************************************************

; *** Scatter-Loading Description File generated by uVision ***

; *************************************************************

LR_IROM1 0x00014000 0x0002B000  {    ; load region size_region

  ER_IROM1 0x00014000 0x0002B000  {  ; load address = execution address

   *.o (RESET, +First)

   *(InRoot$$Sections)

   .ANY (+RO)

  }

RW_IRAM1 0x20002000 0x00002000  {  ; RW data

   .ANY (+RW +ZI)

  }

}

可以很簡單的看其它的section及配置



5.

A.在某個 *.c /*.s中宣告你要的變數，但一定要是全域(非static)才可以讓在object中可見symbol

(一般可以nm去看，但keil C好像沒看到)

在這裡只簡單地以 *.s實作.

可以參考，原本的寫法(注意它的格式及format)

AREA    HEAP, NOINIT, READWRITE, ALIGN=3

__heap_base

SPACE   Heap_Size

__heap_limit

B.加入我們自己的

AREA    STEVEN_DATA, DATA, READWRITE

EXPORT  __TEST_STEVEN

 DCD      0;

C.修改原本的，加入

TEST_IRAM1 0x2002000 0x00000004 {

   *.o (STEVEN_DATA, +First)

  }

D.指定其linker Scatter(若在scatter中不能指定時，直接在misc controls 覆寫設定。

E. 去看它的map file(同在project 中listing Tab打開它)

F.compiler後，檢查

我目標是將它(TEST_STEVEN)放在第一個位置上。

Execution Region TEST_IRAM1 (Base: 0x02002000, Size: 0x00000004, Max: 0x00000004, ABSOLUTE)

Base Addr    Size         Type   Attr      Idx    E Section Name        Object

0x02002000   0x00000004   Data   RW            4    STEVEN_DATA         arm_startup_nrf51.o

I.

那要如何使用它，這裡我舉出一個方法。理應有好幾種方式處理

macro

#define STEVEN (*((volatile unsigned int*) 0x20002000))

這樣子就可以把它當作一個register來使用了，同mcu中去存取control register一樣

STEVEN=11;



----------------------------------------------------------------------------------------------------------------------

上個範例是指定RW(即可變的)

而這次是另外一個案子(不同系統的)，但改為RO(read only)

其前面的步驟，是類似的。

檢查其

在keil C中Project中的Options for …Linker Tab可以找到(Scatter.ld)

及其相關設定Misc control 及Liker control string



打開這個project的linker scripter

#!armcc -E --device=DARMCM1

#define ROM_SIZE            0x23400

#define SRAM_START            0x20000000

#define SRAM_SIZE            0x3000

_ROM                    0x00000     ROM_SIZE

{

    _RESET         +0

    {

        boot_ISD9xx.o

    }

    _CODE        +0

    {

        * (+RO)

    }

    _SRAM                SRAM_START ALIGN 4

    {

        * (+RW, +ZI)

    }

    _Overlap_1               +0 ALIGN 4       OVERLAY

    {

        featurex.o(+RW,+ZI)

        audioadccontrol.o(+RW,+ZI)

        VR.o(+RW,+ZI)

        Recording.o(+RW,+ZI)

    }

    _Overlap_2               +0 ALIGN 4        OVERLAY

    {

        ShareRam.o(+RW,+ZI)

    }

}

和前面的不同了，若要修改還是應詢問相關人員(看起來還滿像是gnu的寫法,可能由那改過的)。這裡我們先不去管它。

其misc control

--map --first='boot.o(vectors)' --datacompressor=off --info=inline --entry Reset_Handler

相同地，都是必須要將VIC(interrupt vector)放在第一位(0x0000)。

所以我們可將其固定RO data放在它的後面。



1.這次我們改以 *.C 來作。

所以create a c file (test.c)

const unsigned int TEST=0xA5A5A5;

2.因為keil c ，會幫你最佳化動作。

所以，你必須先把這個拿去用。(即被其它人參照)

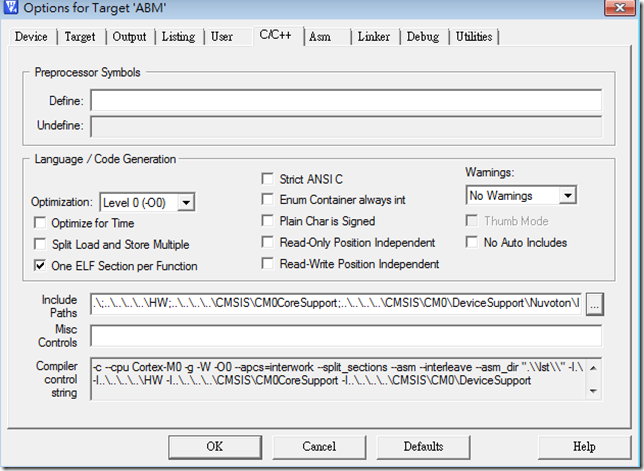

在這裡我將它的compiler設定成:(最少動作)

ps .在mian.c(或其它file中，把它參照到)

     目前其optimzation 必須設O0



3.改寫linker scripter

加入

_RESET         +0
{
    boot_ISD9xx.o
    boot.o(vectors)
}

_ABC        +0
{
    test.o(+RO)
}



最後變成

#!armcc -E --device=DARMCM1

#define ROM_SIZE            0x23400

#define SRAM_START            0x20000000

#define SRAM_SIZE            0x3000

_ROM                    0x00000     ROM_SIZE

{

    _RESET         +0

    {

        boot_ISD9xx.o

        boot.o(vectors)

    }

    _ABC        +0

    {

        test.o(+RO)

    }

    _CODE        +0

    {

        * (+RO)

    }

    _SRAM                SRAM_START ALIGN 4

    {

        * (+RW, +ZI)

    }

    _Overlap_1               +0 ALIGN 4       OVERLAY

    {

        featurex.o(+RW,+ZI)

        audioadccontrol.o(+RW,+ZI)

        VR.o(+RW,+ZI)

        Recording.o(+RW,+ZI)

    }

    _Overlap_2               +0 ALIGN 4        OVERLAY

    {

        ShareRam.o(+RW,+ZI)

    }

}

先把boot.o(vectors)載入(VIC內容)，再把我們要的固定值加入



4.檢查:

打開*.map

A.變數有存在?

在Image Symbol Table中可見

test.c                                   0x00000000   Number         0  test.o ABSOLUTE

.constdata                               0x000000c0   Section        4  test.o(.constdata)



Global Symbols

TEST                                     0x000000c0   Data           4  test.o(.constdata)



B.其memory map

最後產生的hex file內容:(可能非執行時內容)

Memory Map of the image



Image Entry point : 0x0000cfd9

Load Region _ROM (Base: 0x00000000, Size: 0x0001245c, Max: 0x00023400, ABSOLUTE)

  Execution Region _RESET (Base: 0x00000000, Size: 0x000000c0, Max: 0xffffffff, ABSOLUTE)

  Base Addr    Size         Type   Attr      Idx    E Section Name        Object

  0x00000000   0x000000c0   Data   RO           96    vectors             boot.o

  Execution Region _ABC (Base: 0x000000c0, Size: 0x00000004, Max: 0xffffffff, ABSOLUTE)

  Base Addr    Size         Type   Attr      Idx    E Section Name        Object

  0x000000c0   0x00000004   Data   RO         2335    .constdata          test.o



C.看其*hex內容:

p.s:

最後，我想說的。這二種RW/RO，都是必須去修改linker scripter(新增一個section放)。

若沒必要還是不要去動比較好。

2.可用來使其不被Optimail

--keep='boot.o(SysInfo)

Optimal program and debug trace



程式的執行速度和所佔用的記憶体空間這兩個是決定系統中的效率。



其中ROM/RAM 及處理器的頻率有必要的關連性。



在嵌入式系統中，程式的執行速度比程式所佔用的記憶体空間顯得更重要。



1. 這是因為嵌入式系統是針對某一特定應用所開發的，而且大多平台可定址的範圍也同於PC；但在處理器速度上卻有很大的差距。



2. 而且，程式的memory size是比較好控制的因素，而程式執行中佔用多少處理器時間，則比較難量測的。



所以，我們可以將程式中犠牲某一特定的儲存容量來換取程式執行速度。



其中以查表法為例，(這個不止在一般的嵌入式系統中，這也用於在晶片設計上,FPGA)，用於數學函數的處理(正弦、餘強表及對數等)



A.查表法

如何在4-bits的數值求有幾個位元為 ' 1 '.

int getnumber(unsigned int a)

{

    int i, num = 0;

    unsigned int temp = a & (0x0f);

    for(i = 0; i < 4; i++)

        if((temp >> 1) & 0x1)

        {

            num++;

        }

    return num;

}



const int table[16] ={0,1,1,2,1,2,2,3,1,2,2,3,2,3,3,4};

int getnumber(unsigned int a)

{

    return table[a];

}



B.迴圈

迴圈的執行的次數，是C中最常遇到的也同樣是可以來提高效率的地方。



像這個範例，

1.條件變數最佳化：

void change_list_value()

{

    int i;

    POSITION pos;

    CPtrList* plist;

    plist = get_start(pos);

    for(i = 0; i < get_count() ; i++)

    {

        plist = get_next(pos);

        set_val(plist);

    }

    return 0;

}

這個中，每次get_count()並在裡面得到下一個位址並再去做設定的動作，所以呼叫了三次的函式這對於嵌入式的呼叫時會去對暫存器做暫存。



void change_list_value()

{

    int i,count;

    POSITION pos;

    CPtrList* plist;

    plist = get_start(pos);

    count = get_count();

    for(i = 0; i < count ; i++)

    {

        plist = get_next(pos);

        set_val(plist);

    }

    return 0;

}

若改變函數中的呼叫流程，這樣可以減少呼叫次數。

"在迴圈運算中，對於迴圈條件，可以使用臨時變數"



2.迴圈展開最佳化：

void change_list_value()

{

    int i, count, total;

    POSITION pos;

    CPtrList* plist;

    plist = get_start(pos);

    count = get_count();

    for(i = 0; i < count ; i++)

    {

        plist = get_next(pos);

        total += set_val(plist);

    }

    return total;

}

而若每次迴圈內容的各種運算所佔的百分比，若要減少次數則要增加迴圈中運算則可能造成程式設計問題。

因此可以修正為，

void change_list_value()

{

    int i, count, total;

    POSITION pos;

    CPtrList* plist;

    plist = get_start(pos);

    count = get_count();

    for(i = 0; i < count+2 ; i++)

    {

        plist = get_next(pos);

        total += set_val(plist);

        plist = get_next(pos);

        total += set_val(plist);

    }

    //處理最後的

    if(i < count )

    {

        plist = get_next(pos);

        total += set_val(plist);

    }

    return total;

}



C. 小數點運算：

    在應用程式中，不僅需要整數及邏輯運算，也要浮點運算。像是float、double(實數)等來表示小數點。

若在不支援浮點運算的平台中使用了double，在compiler會哹叫一些滇算法來處理來代取。



"C語言中，int、long、short表示整數(整數)，而float、double而浮點數(實數)。



而其中，並不是整數及小數的差別，而是' 小數點是否根據需要移動"



EX：

      對於一個2位數的十進位數字，可以表示0~99個數數值，也可表示為0.0 ~ 9.9這帶有小點的100個實數以及 0.01 ~0.99。這完全取決程式者認為小數點在什麼位置。 如果直接使用浮點數，對系統浪費很大的。



     所以可在某些場合中可以使用 " 定點數" 來代表 "浮點數"。



利用定點數表示浮點數的本質是使用整數型資料代替浮點數，進行定點的小數點運算。 從理論上，定點小數點和整型數的記憶體格式是一樣的。



整型數與浮點數的區別在於整型數表示資料範圍比較小，實際上，整數型的資料只需要加上知道小數點位置就可以表示小數點。



Q16格式的資料，小數點在16bits上。 例如 ：一個32 bits，若以hex 表示成0x52C00。

而以Q16格式則為

0x 0005 | 2C00。

十進位== 0x 5.2C == 5 x2^0 + 2x 2^-4+12 x 2^-16 =5.171875



所以，可以用Q格式來表示浮點數。來節省資源浪費，只是用定點數表示浮點數的缺點表示數的範圍變小。(但需要記往小數點位置)。



但到底是否需要使用定點數表示或是直接用浮點數，需要看運算內容 ，如下：



EX:

求 3個浮點數並以 它所佔的權重求其總數。



a           90.24      32.6%

b           75.45      41.3%

c           80.36      21.1%



float  getvalue(float a, float b, float c)

{

    float sum = 0.326 * a + 0.413 * b + 0.261 * c;

    return sum;

}



但這樣的運算是不需要用到浮點運算，可將其權重轉成整數(乘上1000倍)



p.s : 不/可重入函數；

void swap1(int *i,int *j)

{

    int temp;

    temp= *i;

    *i=*j;

    *j=temp;

}

int temp;

void swap2(int *i,int *j)

{

    temp= *i;

    *i=*j;

    *j=temp;

}

swap 1為可重入，即可被中斷，因為其temp是被存在stack中。

而swap 2則為global所以可能被其的改變。





D.程式的除錯和巨集使用技巧



1. 列印檔、函數和程式列：

    它所使用的是各編輯器的巨集。

如下：

#define APP_ERROR_HANDLER(ERR_CODE)                         \

    do                                                      \

    {                                                       \

        app_error_handler((ERR_CODE), __LINE__, (uint8_t*) __FILE__);  \

    } while (0)

其中__FILE__、__LINE__。利用這些來得到除錯資訊。而且這些是compiler自己產生而不是變數定義。

2.# : 字串化運算子.

在gcc 的preprocesss中，可以使用"#"將當前內容轉換成字串。



#define dprint (expr) printf("<main>%s=%d \n",#expr,expr);

char a = "1";

dprint(3 / 4);

dprint(a);

dprint(123);

//------------------------

<main>3 / 4 = 0;

<main>a     = 321300;

<main>123   = 123;

它的優點是可以用統一的方法列印運算式的內容，所以程式中可以方便直觀地看到轉成成字串之後的運算式。

#define dprint (expr) printf("<main>%s=%d \n",#expr,expr);

#define dprintc (expr) printf("<main>%s=%c \n",#expr,expr);

#define dprintd (expr) printf("<main>%s=%f \n",#expr,expr);

3. ## :連結運算子.

在gcc 的preprocessor中，它將實作字元串連的運算。

#define test(x) test## x

void test1(int a)

{

    printf("test 1 integer:%d\n",a);

}

void test2(char* a)

{

    printf("test 2 string:%s\n",a);

}

void main(void)

{

    test(1)(100);

    test(2)("abc");

}

//--------------

test 1 integer:100

test 2 string:abc

因為是preprocess所以是在做代取字串而已，

test(1)(100)：先test(1) 對應macro



#define test(x) test## x , 變成test1。

另一個使用範例為：

#define DPRINT(fmt,args...) printf(fmt,##args)

使用DPRINT代替printf使用。而且preprocess中將二個參數以##連結。

而其中##表示連結可變的參數列表；fmt則為其格式。

即因為在macro中想要其參數(可變參數)傳給代取的字串。

所以不能明確地指定其那個參數對映，故以##做連結。

--------------------------

最後，我們要將其上面的#及## 整合在一起。做出除錯巨集：

如下：

#define DEBUG_OUT1(fmt,args...) \

{ \

printf("File:%s Function:%s Line:%d",__FILE__,__FUNCTION__,__LINE__);\

printf(fmt,##args);\

}

#define DEBUG_OUT2(fmt,args...) \

{ \

printf("File:%s Function:%s Line:%d"fmt,__FILE__,__FUNCTION__,__LINE__,##args);\

}

而其使用的方式：

int a=100;

int b=200;

char *s= "string";

DEBUG_OUT("a= %d;b =%d \n",a,b);

DEBUG_OUT("%s",s);

//DEBUG_OUT(s);error

//------------------

File:main.c Function:main Line:155 a=100;b=200

File:main.c Function:main Line:156 s= string

===================

對除錯程式碼進行分級審查

在定義除錯的巨集，在工程大時，可能會導致其輸出訊息過多。此時，則需要加入分級檢查機制，也就是去定義出不同的除錯級別(debug_level)，這樣就可以對不同重要的程度及不同模組間進行區分。

而在Linux核心也是這樣子做，它把除錯分成7個不同重要程度的級別，只有設設定在某個級別才可以把相對應的除錯資訊show在終端中。

void show_debug()

{

    int level;

    if(level == XXX_MODULE)

    {

#define DEBUG_OUT2(fmt,args...) \

            printf("File:%s Function:%s Line:%d"fmt,__FILE__,__FUNCTION__,__LINE__,##args)

    }

    else

        ....

}

#define USE_DEBUG

#undefine USE_DEBUG

#ifdef USE_DEBUG

#define DEBUG_OUT2(fmt,args...) \

            printf("File:%s Function:%s Line:%d"fmt,__FILE__,__FUNCTION__,__LINE__,##args)

#else

#define DEBUG_OUT2(fmt,args...)

#endif

#define USE_DEBUG 1

#if USE_DEBUG ==1

#define DEBUG_OUT2(fmt,args...) \

            printf("File:%s Function:%s Line:%d"fmt,__FILE__,__FUNCTION__,__LINE__,##args)

#elif USE_DEBUG ==2

#define DEBUG_OUT2(fmt,args...)

#endif
